Unité de flocage pour l’impression rotative – mod. TC2/COMPL

Caractéristiques techniques

Unité de flocage pour l’impression rotative – mod. TC2/COMPL





Les Unité de flocage pour l’impression rotative mod. TC2/COMPL est placé sur les épaules d’une machine rotative de sérigraphie. Au point de séparation du tissu et de la bande transporteuse se trouve une lame d’aspiration pour le nettoyage préliminaire ; le nettoyage final est effectué par la brosseuse située à la sortie du four.

L’unité se compose de :

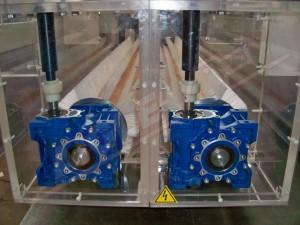

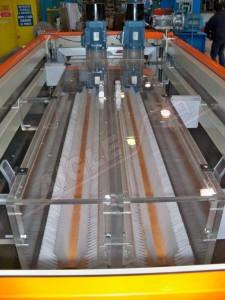

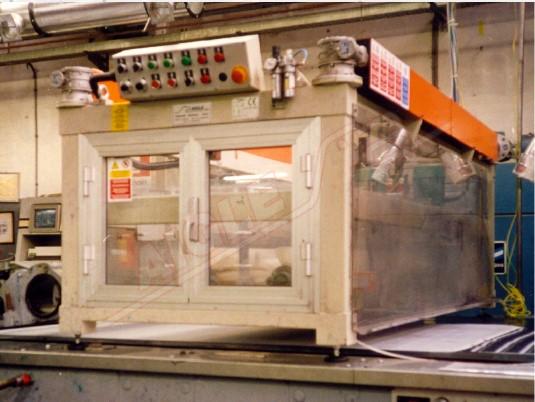

– Unité de flocage mod. TC2à monter sur la dernière section des épaules de la machine d’impression rotative, composée de deux trémies contenant deux brosses rotatives motorisées à vitesse variable et équipées d’un inverseur. Les deux brosses sont opposées à deux cadres en filet, qui peuvent être extraits pour être nettoyés. Les trémies sont montées sur le cadre extérieur par l’intermédiaire d’isolateurs en plexiglas et sont équipées d’un système motorisé permettant de régler l’écart entre les trémies et la couverture. Le cadre est scellé par des panneaux afin d’éviter la pollution par les flocons.

– Générateur électrostatique de 100 000 volts

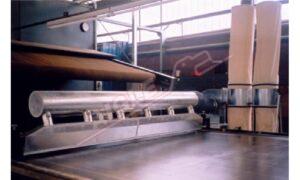

– Système d’aspiration mod. BB1Il s’agit d’une lame d’aspiration située à l’endroit où le tissu et la bande transporteuse se séparent. La lame est reliée au ventilateur d’aspiration équipé de manches filtrantes et d’un sac de collecte des flocons récupérés.

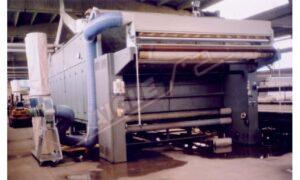

– Unité de brossage mod. SZ1 est placé à la sortie du four et se compose de :

• Une brosse rotative motorisée à vitesse fixe. La pression de la brosse sur le contre-rouleau est réglable grâce à un moteur électrique.
• Un ventilateur avec des manches filtrantes et un sac collecteur à connecter à la plate-forme de brossage pour la récupération du flocon enlevé.



Les Groupe de flocage mod. TC2 peut être combiné avec un Unité de distribution de paillettes mod. TDP (voir schéma ci-dessous).













•
•
